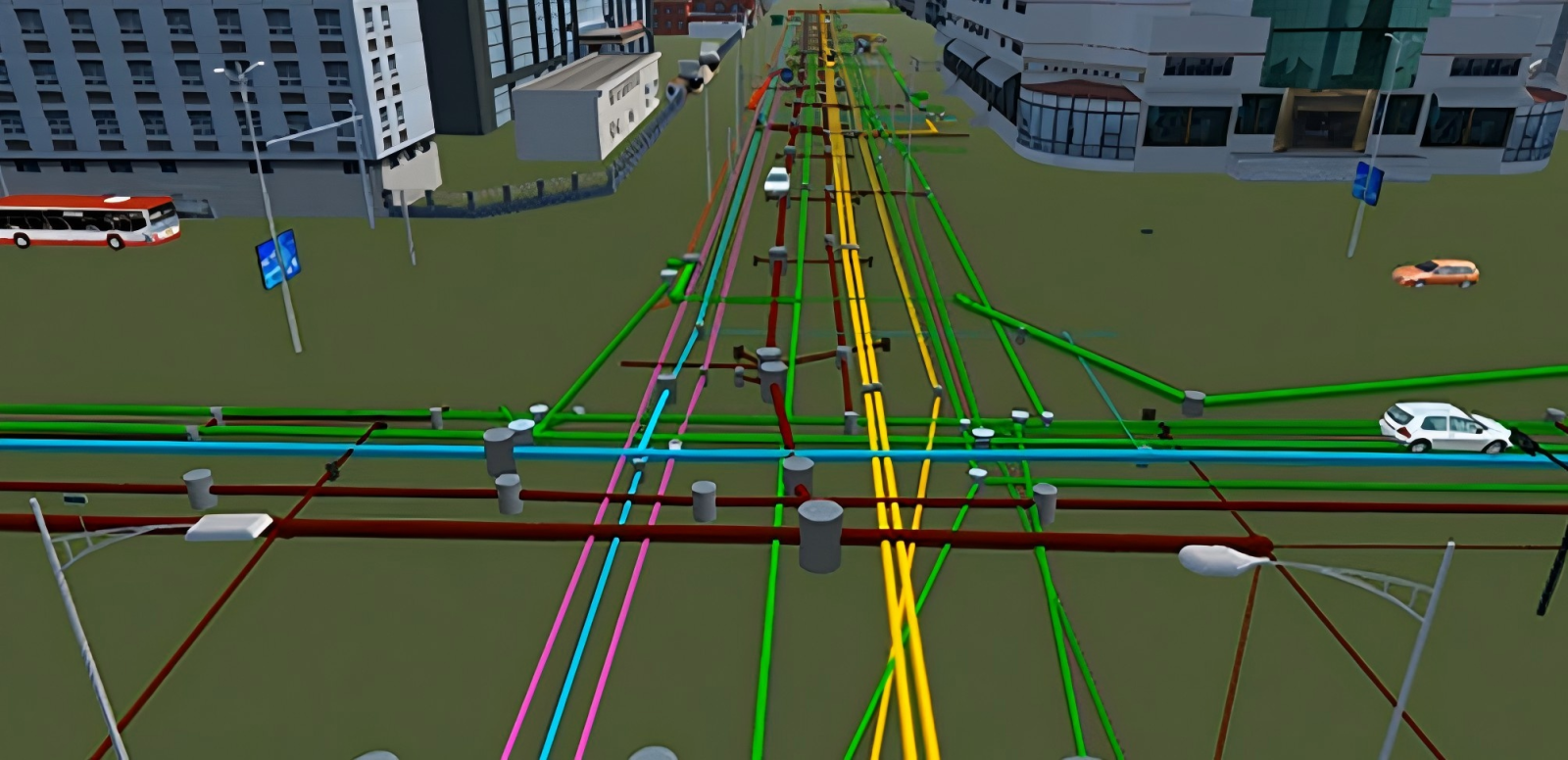

管网一张图是指将城市的各类管线、设备、设施等信息以图像的方式几种显示在一张地图上的系统。它是管网管理中的一种集成化、可视化的管理工具，可以将分散的管线数据整合在一起，用图像的方式直观的展现出来，用图像的方式直观的展现出来，方便用户查询、分析和决策。

管网一张图包括哪些内容

管网一张图通常包括管线网络、管线属性星系、管电设施、管线状态等：

1. 管线网络，包括供水管网、排水管网、燃气管网等。一般可以用不同的颜色或符号表示，并清楚地显示管线的走向、连接关系和拓扑结构；

2.  管线属性信息，包括管线材质、管径、埋深、使用年限等。这些设施可以通过特殊的图标或符号进行标识，以便用户快速定位和识别；

3.  管点设施，出来管线外，还会显示一些与管网相关的设施，如阀门、井盖、消防栓等。可以用特殊的图标或符号进行表示，以便用户快速定位和识别。

4. 管线状态，可以展示压力、流量、水位等试试数据，并可以通过颜色渐变或图表的方式展示，以便用户对管线状态进行分析和检测；

5.  其他辅助信息，如地形、土地利用等。

管网数据库建设

管线数据库建设包括：

1. 数据需求分析，明确管线数据库的数据需求，包括需要存储的数据类型、属性、关系等。

2. 数据模型设计，根据数据需求，设计管线数据库的数据模型，包括层次模型、关系模型和对象模型；

3. 数据采集，将物探的管线数据导入到数据库中；

4. 数据库搭建与配置，选择合适的数据库管理系统（Oracle、SQL、MySQL等），并进行数据库的搭建与配置；

5. 数据库管理与维护，建立数据库管理策略和流程，确保数据的完整和安全；

6. 数据质量管理，包括数据验证、清洗和纠错等，确保数据的一致性和可靠性；

7. 数据访问与应用开发，为用户提供方便的数据访问结构和应用程序；

8. 数据更新与维护，应建立有效的数据更新机制，确保数据库中的数据始终与实际管线保持一致。

管线入库的流程

入库一般采用CAD二次开发软件，能够批量导入外业探查和竣工测量所提交的成果数据、管线权属单位的管线数据和基础地形数据，并能够根据制定的数据标准进行数据的完整性和一致性检查，

入库的数据自动生成管线数据库，完成地形图和管线图图形生成及着色与符号标准化、管线对象定义、图形与属性关联，获得满足制图与管理要求的数据，主要包括管线数据采集、数据编辑、数据检查、数据入库和数据更新等功能。

数据导入

1.创建数据库

2.打开数据库

3.外部数据导入

4.物探库录入

5.导入测量库

管线成图

管线成图主要是根据系统预设信息，将外业采集数据进行成图展示，并能实现对数据库表字段信息的补充及成图数据的标注，包括

1. 管线添加坐标；

2. 管线成图；

3. 管线管点标注；

4. 扯旗标注等功能。

数据质检

1 监理检查；

建立检查包括数据检查、检查设置、自定义检查流程、检查系统设置等功能；

2. CAD图层颜色检查；

系统会检查DWG图形中的图层、颜色是否与配置表的设定信息一致。

编辑整饰

数据编辑主要对管线、管点及实体的新增、删除和修改。

1 添加管点、管线

2. 属性编辑

3. 删除实体

版本管理

需对数据进行版本管理，更新前进行版本备份，创建当前时间点的历史版本，便于版本恢复与删除等操作。
