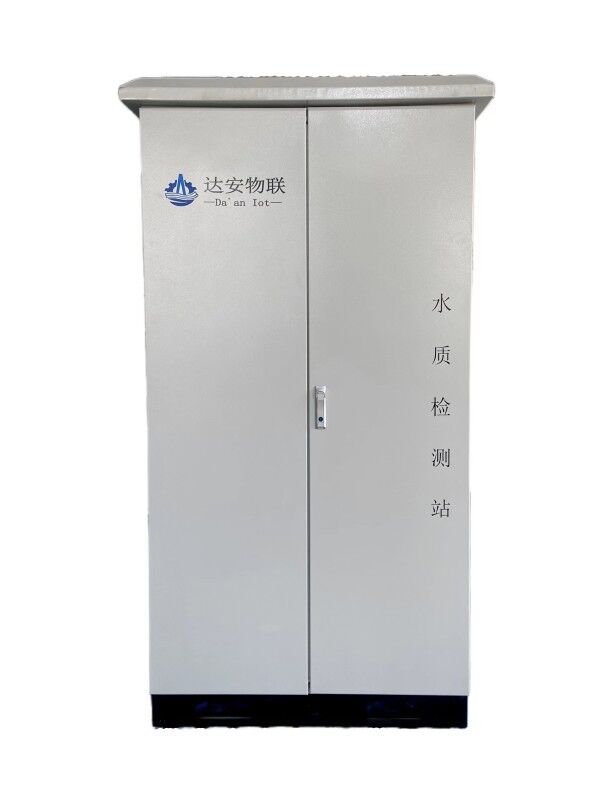

微型水质监测站-DAWL-S2000微型水质监测站-DAWL-S2000

一、系统概述

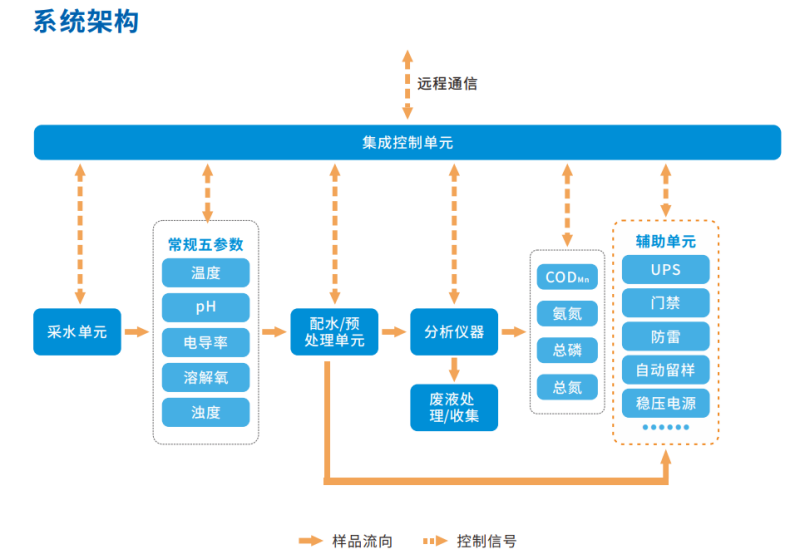

达安微型水质监测站即型号：DAWL-S2000可以实现自动采配水、自动预处理、自动水质参数监测、自动数据上传及接受远程控制等功能，集成于一个机柜内，可以直接应用于户外的一体化集成系统。系统包括恒温单元、配电单元、采配水单元、检测单元、集成控制单元、数据采集传输单元、其他辅助单元等，主要完成对监测点水质的在线监测及数据通信传输等功能。

釆水配水单元：指可以在控制单元的控制下，采集地表水样品，并将经过预处理单元处理的水样供给检测单元进行检测的硬件系统，包含采水口、 采水泵及相应管路、阀门等。由釆样器（有浮筒、浮球等方式）、釆样管路、粗过滤器、精过濾器、储液箱、智能流路系统（包括自动气吹清洗功能、反冲洗功能、除藻功能）、智能管路压力检测、流通池液位检测等组成。用于对水样进行采集、过滤，确保水样真实有效。

预处理单元：指通过采取过滤、沉降、离心、超声、搅拌等物理手段， 达到去除地表水样品中沙砾、垃圾等大颗粒物质，混匀水样，满足分析单元不同分析模块的样品要求等功能的硬件系统。

控制单元：指可以控制户外小型水质自动监测系统的各个组成单元，实现整个系统各个单元协调工作，是系统内各个单元协调工作的指挥中心。

数据采集与传输单元：指能够按照分析周期执行，并实现远程控制、自动加密与备份。采集装置按照国家标准采用统一的通讯协议，以有线或无线的方式实施数据及主要状态参数的传输。

检测单元：指通过电化学、光学、湿法化学等方法，对水样的水质参数进行分析测试的硬件系统，根据选配的参数组成，常用的有化学需氧量、高锰酸盐指数、氨氮、总磷、总氮、水质五参数（PH、电导率、溶解氧、浊度、温度）等。

恒温单元：由工业空调、温湿度传感器组成，可实现机柜内的恒温环境、保证试剂在有效期内不变质、及时反馈机箱内环境温湿度。

配电单元：由避雷器、漏电开关、稳压电源、地线针等组成，为站点提供稳定电源及防雷保护措施。

其他辅助单元：辅助单元包括：UPS、稳压电源、防雷、自动留样器、自动消防等。根据仪器运行的要求，选配或加装所需的辅助设备。

其中检测单元的仪表的选择原则为：

仪器测定范围满足水质分析要求，测定结果与标准方法一致；

仪器结构合理，性能稳定；

运行成本合理，维护量少，维护成本低，二次污染少；

在线水质监测站是一个将多个指标的自动监测仪器组合起来，从采样、分析到记录及远距离数据传输组成的系统。在线水质监测系统适用于布置在各种类型的水体监测场地，更在河长制管理中发挥着重要的作用，周期或者不间断连续监测水体的各项水质参数，实时保存监测数据，并联网实时将监测到的数据发送到监控中心或者数据管理平台。该系统可以帮助及时了解水质状况及水质变化趋势为相关管理部门的决策提供科学依据，制定应急预案，及时、有效处理各种水质污染状况。

二、系统特点、功能

系统设计特点如下：

1、一体化机柜，占地面积小（＜1.5㎡）, 带冷暖空调。

2、建设周期短、现场工程简易、方便移动、异地重建快。

3、支持常规水质九参数监测因子任意组合，可实现长期连续自动监测。

4、微型水站实现全智能自动化测量和自动清洗，根据设定的测量周期定点测量，无需人工手动触发。

5、采用模块化、智能化、高度集成化的设计理念，以低成本实现与传统站房式水站相同的功能配置。

6、支持无线传输，可适应户外站点多场景需求。

7、科学的预处理系统，可满足不同水体的监测要求。

8、具有电源防雷措施，保证系统稳定运行。

9、具有废液收集单元，满足长时间废液量的收集。

10、可选UPS不间断电源，实现在断电情况下为所有仪器提供稳定电源。

系统功能如下：

（1）智能流路系统：支持自动气吹清洗功能，反冲洗功能，除藻功能等；智能管路压力检测、液位检测等，流路运行状态实时监控，支持异常情况报警。

（2）各类仪表即插即用，自动识别，仪器信息和测量数据查询方便，运行日志记录详细，主界面方便查看实时数据和各仪器的工作状态。

（3）各泵阀可实现单控调试，工作状态主界面实时刷新显示。

（4）各类外设支持：集成自动空调系统，支持制冷制热；UPS加蓄电池，支持最低两小时的断点运行；支持监控系统，可实时查看站房附近工况，支持水样超标留样。

（5）系统流程模块化设计，具体流程可进行自定义，更好的满足现场应用情况。

（6）支持多级用户权限管理，支持远程管理权限设置。

（7）数据管理功能强大，支持数据查询、导出等操作，支持曲线/图标数据分析；支持各类日志信息的记录和查询

（8）完善的日志系统，记录系统运行的全过程，并自动上传至平台，方便客户远程监控系统的每一步运行过程

（9）系统支持GPRS等多种形式将数据上传平台，并可进行系统远程操控和管理，方便运维人员进行维护。

（10）根据客户需求，定制视频监视功能。并可设置预警联动，方便客户更好的进行现场情况管理。

三、DAWL-S2000微型水质监测站 分析仪器单元

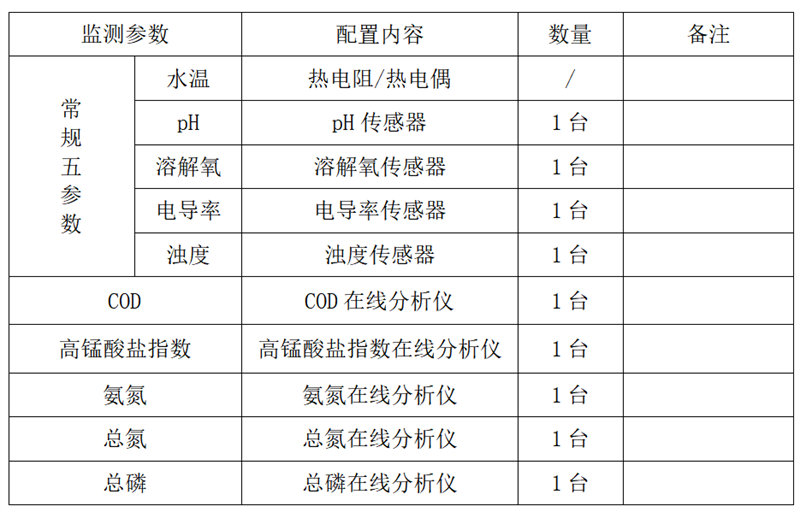

分析仪器常规配制清单（可选配/自由组合）
