水中油

在线水中油传感器，采用紫外荧光法监测水体中芳香烃化合物和含共轭双键化合物从而计算出水中含油量，荧光法更高效快捷重复性较好，并可在线实时监测。根据水质可选用自清洁功能，消除气泡、减少污垢对测量的影响。

特点

➽可选用耐腐蚀钛合金外壳材料

➽带自动清洁刷，消除颗粒物对检测的影响

➽独特的光学和电子滤光技术，消除环境光影响

➽灵敏度高，实时传输监测数据

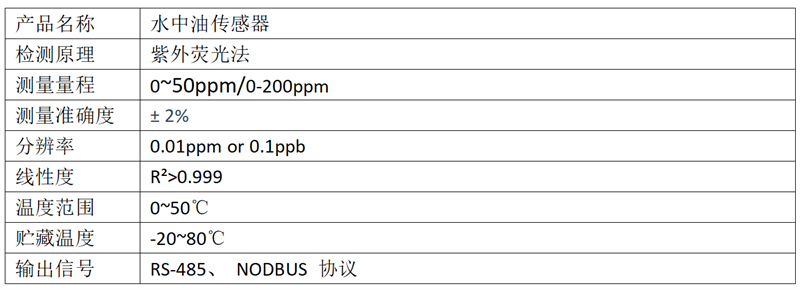

技术参数

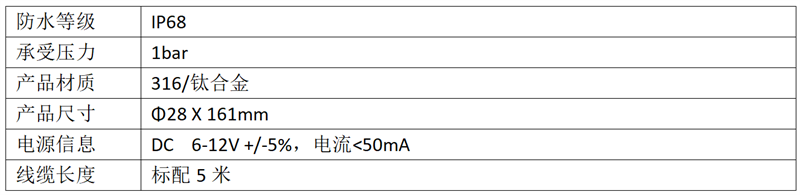

规格参数

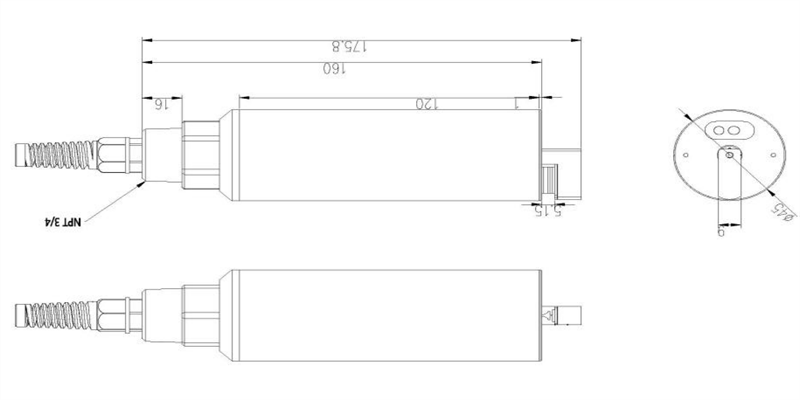

规格尺寸

线缆定义

1、电源信息

     供电电源必须是DC 5-12V +/-5%，电流<50mA

2、线缆信息

      4 wire AWG-24 或AWG-26 shielding wire. OD=5mm

① 红色线—电源+  (VCC)

② 白色线—485数据_B ( 485_B)

③ 黄色线---485数据_A (485_A)

④ 黑色线---电源--  (GND)

⑤ 裸露线---屏蔽层

安装

安装操作前请检查线缆外观是否有破损，并且将线缆分散开。

1、投入式传感器使用时应避免由于水流造成的传感器撞击墙面或其他设施，如果水流速过快需固定好传感器。

2、测量面前方不应有任何遮挡物，如荧光法传感器应避免光线的照射。

3、安装传感器的水深位置不应超过距水平面2米，且根据水流波动，安装位置水深不应少于30厘米。（根据所测水体可进行调整）

4、传感器应安装在无气泡产生的位置，以防气泡对传感器的测量数据造成影响。

5、不应用传感器自身电缆来吊装传感器，安装线缆保护装置，防止线缆与传感器之间绷紧拉力过大，导致线缆断裂。

6、传感器安装不宜测量面朝上，可垂直向下安装或水平安装。

7、如在引水槽使用本产品，请咨询公司销售人员确认安装具体要求。

校准说明

1、水中油传感器的校准：水中油传感器软件(参见modbus说明书)支持2点校准。较常见的环境研究硫酸奎宁，可用于传感器校准中。

2、准备

2.1 先取0.1g 硫酸奎宁放入1000mL的试剂瓶A，然后加入0.5mol/L的硫酸至1000mL充分摇匀此为100ppm。

2.2 再取1mL上述溶液放入1000mL的试剂瓶B，然后加入0.5mol/L的硫酸至1000mL充分摇匀。则试剂瓶B的溶液浓度为100ppb。

2.3 配好的溶液最好24小时内使用。

警告：操作过程中必须配带手套。

3、校准( 2点校准)

3.1 恢复用户校准数据为默认, K=1, B=0(详见modbus 文档)。

3.2 将传感器放入超纯水中或去离子水，然后读取水中油值，记录为 X。

3.3 将传感器放入标液中，根据上表等比例运算出水中油值（100ppb硫酸奎宁溶液，水中油值为11.11ppm），并重复步骤4.2, 将数值记录为 Y。（标液选取原则可参照实际使用环境）

3.4 按如下算式记录 K 和 B 值:

K=(11.11-0)/(Y-X), B= - KX

3.5 将 K, B 值写入传感器。（数据帧格式参照Modbus文档）

4、所需器具及原料

硫酸奎宁溶液/电子天平/蒸馏水或去离子水（屈臣氏蒸馏水）

棕色广口瓶*2（1000mL）/移液枪/手套

注意事项：

1. 传感器校准前需用去离子水清洁传感器测量端面，用无尘纸巾擦拭干净测量窗口。

2. 测试时将校准液放入棕色的广口瓶，将将传感器用铁架台固定。

3. 放入时倾斜着缓慢放入，避免产生气泡。

4. 放入后，传感器前端与容器底部保持距离应>10cm，与侧壁距离应>3cm。

5. 配好的溶液最好24小时内使用。

维护方法及常见问题

1、维护任务

为了获得持续稳定的测量效果，需要定期维护与保养。维护与保养主要包含传感器的清洗、检查传感器是否损坏等。在维护与检测中查看传感器的相关状态，减少故障率及增加使用寿命。

2、维护方法

①传感器外表面：用自来水清洗传感器的外表面，如果仍有碎屑残留，用湿润的软布进行擦拭，对于一些顽固的污垢，可以在自来水中加入一些清洗液来冲洗。

②检查传感器的线缆：正常工作时线缆不应绷紧，否则容易使线缆内部电线断裂，引起传感器不能正常工作。

③检查传感器的电极或光窗是否有脏污，清洁刷是否正常，电极是否正常。

④检查传感器的清洁刷（如有）是否有所破损，是否可以正常工作。

⑤连续使用超18个月，（视情况）返厂更换动密封装置。

3、注意事项

传感器中含有敏感的光学部件和电子器件。确保传感器不要受到剧烈的机械撞击。传感器禁止非专业人员拆开保养。

4、常见问题解答

质量保证

尊敬的客户∶

首先感谢您选择购买我们的产品!

为保证产品质量，明确购销双方产品质量责任，确保产品质量合格，保证产品安全，特作如下保证∶

我公司提供的PH传感器自出厂日起质保一年，维修或替换的产品将只享受余的质保期限。

在收到客户提供的产品质量问题后， 我公司会在24个小时内确认产品是否需要维修; 如未得到返修许可，用户切勿擅自将产品寄回。

我公司提供的产品质量原则上按购货方规定的技术标准执行。在购货方没有规定的技术标准时，我公司将按照国家现行标准或执行相关出厂标准，并保证产品质量的稳定和逐步提高。

供货方保证所供产品符合法定的质量标准，并对产品质量负责，产品包装、注册商标等符合国家有关规定。

购货方严格按产品要求的贮藏条件贮藏，因购货方对产品保管养护不善而造成产品质量问题由购货方负责。

质保限制

质保不含以下内容

 ● 自然灾害，暴乱，战争等不可抗力因素造成的产品损坏。

 ● 用户的使用不当，疏忽，事故或不当的使用场合造成的损坏。

 ● 产品寄回产生的运费。

 ● 质保期内产品部件邮递产生的费用。

 ● 质保期外需到厂维修产生的差旅费用。
