海绵城市的监测在设备选型上应关注设备适用性、量程、精度、安装条件、数据获取等方面同时还应考虑到监测周期、成本、维护等综合因素


监测设备选择影响因素|设备适用性

根据监测设备的量程和精度，结合各监测点的流量测量特点，不同的监测点宜选用不同中的监测设备。

海绵设施进出水的流量普遍较小，一般位于地面以上设置，普遍安装环境较好，因此，适合选择精度较高的费满流流量测量装置。如压力水位计+三角堰。


04.png                               03.png


地块或者区域排口一般为管网，且管径相对较大，由于管内泥沙、垃圾含量较多，安装环境相对恶劣，监测设备应选择管道内固定，外壳耐冲击、耐酸碱侵蚀的流量传感器。




流量监测|设备选型比对

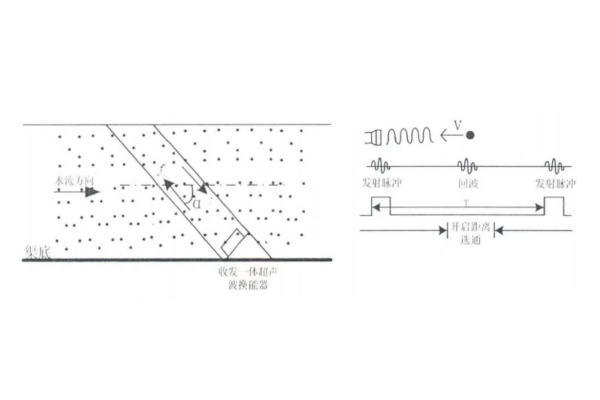

超声波测流量

●优点： 与介质无直接接触，耐腐蚀性强，精度较大，安装简便



● 缺点：测量盲区；受管道形状结构的影响较大；不适应有气泡、旋流、悬浮物的介质，容易受电磁波干扰；功耗高。



● 适用条件：水位变化较平稳、水位不会满溢溢流、悬浮物和气泡少、不产生旋流



● 价格：较高

压力测流量

● 优点：无盲区，不受结构影响，不受电磁波、气泡、悬浮物干扰；功耗低，安装方便



●缺点： 与介质接触，需要考虑防腐；北方冬季存在冻害；



● 适用条件：各种条件的水位监测，但是小量程下精度不高，需要固定探头



● 价格：较低

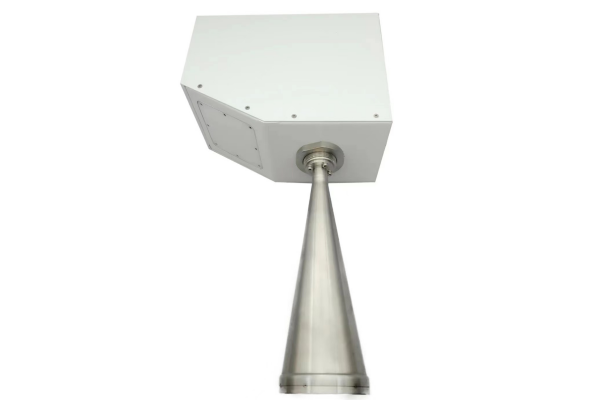

雷达测流量



● 优点：与介质无直接接触，耐腐蚀性强，精度较大，安装简便



● 缺点：测量盲区；波束角内导体会产生干扰，不适应有气泡、旋流、悬浮物的介质，容易受电磁波干扰；功耗高。



● 适用条件：水位变化较平稳、水位不会满溢溢流、悬浮物和气泡少、不产生旋流



● 价格：高

浮筒测流量

● 优点：无盲区，不受结构影响，不受电磁波、气泡、悬浮物干扰；功耗低，安装方便



● 缺点：与介质接触，需要考虑防腐；要求在静止的条件下适用北方冬季存在冻害；



● 适用条件：适用于堰上水位，路面积水等较小范围的水位量测量



● 价格：较低

磁致伸缩

● 优点：有很高的计量精度，不受结构的影响，不受电磁波干扰，功耗低



● 缺点：与介质接触，需要考虑防腐和传感浮球污染的问题；北方冬季存在冻害；



● 适用条件：适用于堰流测量，但需要对浮球位置进行校准。



● 价格：较高

磁阻

● 优点：有较高的计量精度，不受结构的影响，不受电磁波的干扰，功耗低。



● 缺点：与介质接触，需要考虑防腐和传感浮球污染的问题；北方冬季存在冻害；



● 适用条件：适用于堰流测量，但需要对浮球位置进行校准



● 价格：较高



常用监测设备精度

海绵城市监测设备普遍采用传感器形式，设备精度与选用设备的量程有关。一般来说，设备量程越大，设备的精度越低


                   02.png                                  05.png

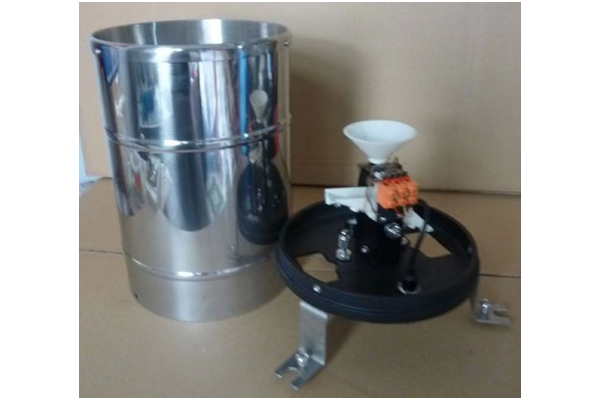

翻斗式雨量计

● 设备量程：0~4mm/min



● 设备精度：≤±3%



● 分辨率：0.1mm.2mm.5mm1mm

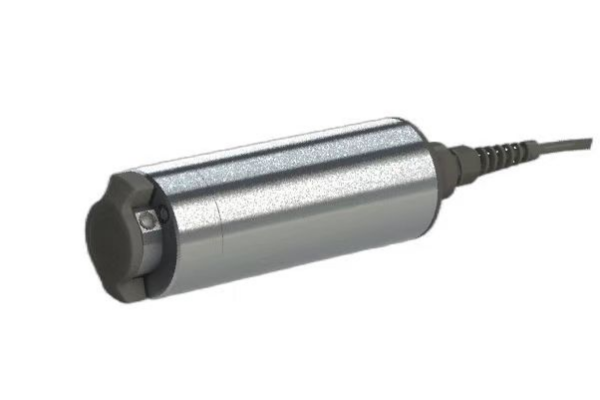

压力水位计

● 设备量程：1m5m10m20m40m



● 设备精度：±0.05%



● 分辨率：1mm



激光水位计

● 设备量程：5m10m20m40m



● 设备精度：0.25%~0.5%



● 分辨率：1mm



超声波水位计

● 设备量程：5m10m20m40m



● 设备精度：0.25%~0.5%



● 分辨率：1mm



浊度

● 设备量程：0~1000NTU



● 设备精度：3%



● 分辨率：0.01NTU



COD传感器

● 设备量程：0~500mg/L



● 设备精度：±5%



● 分辨率：0.1mg/L



氨氮传感器

● 设备量程：0~1000mg/L



● 设备精度：0.2mg/L



● 分辨率：0.2mg/L
