1. 概述

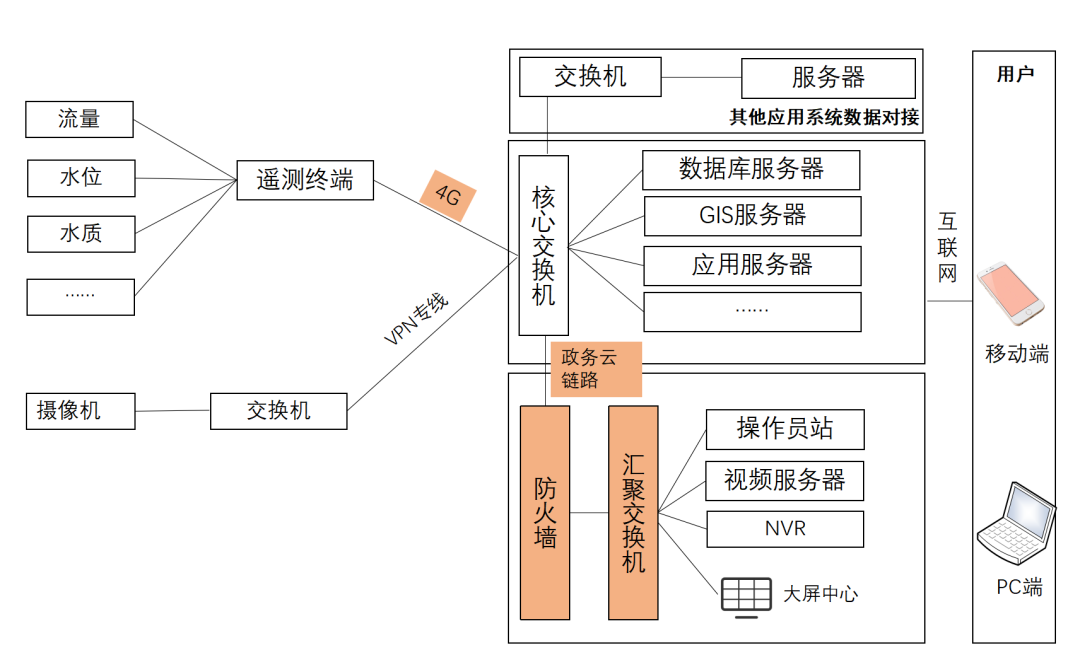

   排水管网水质流量监测系统是一个集合水质流量监测、通讯、数据展示、数据分析的一个综合系统。其通过可靠的水质、水量探头收集城市排水管网信息，经过一定的数据累积后联合城市排水模型形成具有强大功能的管理系统。

   安装足够的数据采集传感器之后，配合GIS和一些地表径流模型技术，系统可以提供管网维护指导、突发事件智能自动解决方案、管网改造建议、超预期模糊预测等智能功能。

1.1 管网水质在线监测的目的

排水管网监测的主要目的如下：

(1)     增强管网污染物的溯源能力；

(2)     为增强排水管网管理能力提供数据支持；

(3)     监测预防倒灌现象；

(4)     对不同功能区域及重点污染物紧密监控，严控偷排偷放；

(5)     对因结构位置（高程、管线长度、坡度）造成易沉积污染物区域进行监控；

(6)     为污水厂调配提供依据，为污水厂运行提供水质预测，以便污水处理厂调整工艺参数，保证出水稳定；

(7)     为污染物在管网内部迁移规律研究提供了依据。

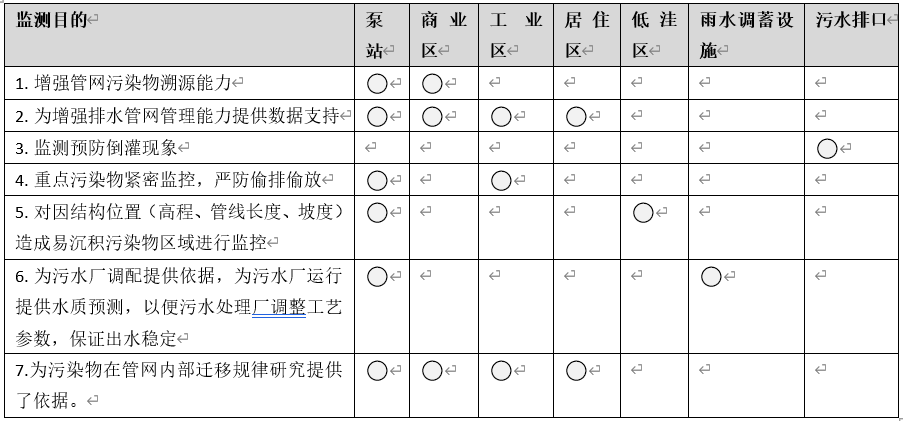

出于不同的监测目的，可以有目的的选择是否在相应位置选择水质仪表进行监测。

1.2 管网水质在线监测指标的选择

根据“城市排水防涝设施普查数据采集与管理技术导则”要求，应对排水的城市管网以下水质数据进行采集：PH、COD、悬浮物、氨氮、总氮、总磷以及重金属离子进行数据采集。考虑到管网的水质特征以及仪表的局限性，适当选择COD、氨氮、悬浮物进行指标采集。

2 功能区及关键位置的水质监测

2.1 泵站附近的管网

泵站一般为污水主管线的加压调配位置，承担加压输送污水至污水处理厂、强降雨时紧急排水、调配污水进入其他区域的任务。因泵站距离污水处理厂或紧急排污时的受纳水体有一定的距离，污水泵站的水质在线监测可以为污水处理厂提供预警或者提前评估强降雨时污水排入受纳水体将带来的污染。

对于泵站污水水质进行监测，当水质恶劣，比如降雨初期悬浮物高、冲入酸碱性物质引起的水质异常。泵站内可以采取一定的措施对污水进行简单处理或调节，降低其对后续的影响。

一般情况下，泵站后接纳污水的单元为污水处理厂，固泵站的水质监测与污水处理厂进出水监测指标相同。如果管网接纳工业废水，泵站可酌情监测重金属。一方面为污染物溯源、监控偷排偷放提供依据。另一方面，为污水厂提供水质预警，避免极端水质导致污水厂生化处理单元瘫痪。

2.2 商业区附近的管网

商业区主要涉及餐厨污水、生活杂用水污水（卫生间、地面冲洗）、地面垃圾灰尘因降雨进入排水。此区域污水的特点为周期性强，水质较为规律，且无出现工业污染物的太大可能，因此此区域水质敏感度相比工业区低。通常对此区域的水质监测主要集中在常规参数，PH、氨氮、COD 和悬浮物。对此区域进行水质监测布点的主要目的为提高管网的管理能力，获得的数据可以一定程度为研究迁移规律提供依据，为正常情况或突发降雨时的水质预测提供依据。

2.3 工业区附近管网

业区根据不同类型，应制定不同的水质监测计划。对于常见工业类型：化工、电子/ 电镀、食品。根据其各自污水产生特征：

（1）化工工业区：除常规参数外，应加强对有机类污染加强监测。

（2）电子/电镀工业区：除常规参数外，应加强对重金属、氟化物、氰化物的监测。这些污染物均为日常生产大量需要的原料。

（3）食品工业区：因多为有机污染，应加强有机物的监测。

其他特征工业区，应以大量/频繁使用之有毒有害原料作为参考，适当增加监测参数。

针对工业区管网水质监测通常以监控偷排投放、泄露事件为主要目的，当出现此类非正常事件，水质分析设备可以采集数据保留证据，提醒下游污水处理厂采取相应措施，避免出现污水厂运行受到影响。

2.4 居住区附近管网

生活区污水水质以一天为周期性变化，较为规律。监测参数以常规参数为主，为PH、电导率、氨氮。因总磷总氮在污水迁移过程中会发生较大不确定性改变，可酌情监测。因生活污水通常是城镇污水处理厂的主要进水，其水质的波动对污水处理厂的运行通常有较大的参考意义。相比较泵站的水质监测，生活区污水水质更具有预警污水厂进水水质的作用。

2.5 城市低洼地附近管网

城市低洼地因降雨时为主要雨水汇流区域，也是垃圾等悬浮物较易堆积区域。此区域的水质监测应以常规参数为主，而由于其水质并不具有整个管网运行代表性，可酌情减少监测参数，主要可以监测悬浮物。监测的主要目的集中在发现这种非正常积累污水、污染物的发生。
